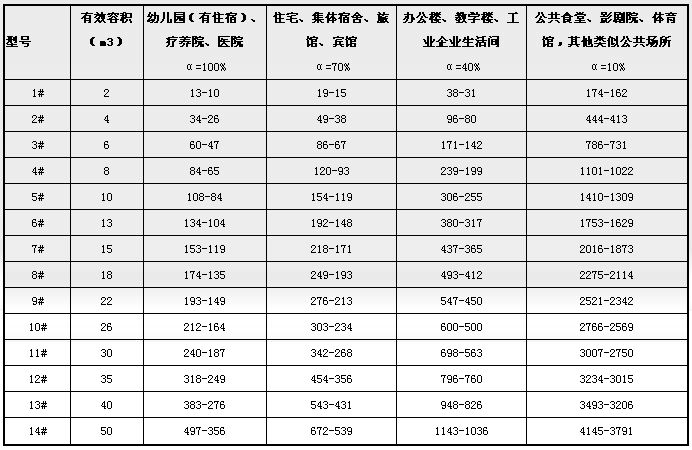

注：初始环刚度（Ⅰ型、Ⅱ型）根据罐体使用位置选择。代号为13（容积为100m³）,初始环刚度为Ⅱ型的玻璃钢化粪池型号表示为：BH-13(100)-Ⅱ。化粪池选择型号可参考：《03S702钢筋混凝土化粪池图集》或《02S701砖砌化粪池图集》。化粪池选择型号如下图：



1、（引用标准4.1.2）初始环刚度 “初始环刚度大于等于5000N/m2规定为Ⅰ型；初始环刚度大于等于10000N/m2规定为Ⅱ型。”

      理由：选型须根据化粪池所处位置（绿地、人行道、小区车道、城市主干道等），顶部的覆土深度、土质特性、周围环境等整合评估。

2、（引用标准3.2）增强材料

     设立原因：增强材料的使用是为了提高产品的拉伸强度、弯曲强度和冲击强度等。

     标准要求：应采用：无碱（或中碱）成分玻璃纤维无捻粗纱或玻璃纤维无捻粗纱布。

     不应使用：陶土坩堝生产的含有高碱成分的玻璃纤维无捻粗纱或玻璃纤维无捻粗纱布作为增强材料。

3、（引用标准5.3.1）拉伸强度

       设立原因：在试件拉伸过程中考察玻璃钢抗拉伸性能和玻璃纤维及不饱和聚酯树脂两种原材料的结合性能。

       试验方法：拉伸强度（GB/T 1447）。

4、（引用标准5.3.1）弯曲强度

      设立原因：考察在试件弯曲过程中玻璃钢导致断裂的强度值。

      试验方法：弯曲强度（GB/T 1449）。

5、（引用标准5.3.2）巴氏硬度

      设立原因：玻璃钢产品的常规检查项目，采用增强塑料巴柯尔硬度试验方法检查玻璃钢化粪池的表面硬度。

      试验方法：巴氏硬度（GB/T 3854）。

6、（引用标准5.3.6）渗漏试验

    设立原因：该项可检查玻璃钢化粪池罐体防渗漏效果。

    试验方法：化粪池宜以回填或其它方式固定，进出口封闭后注满水，放置24h观察，无渗漏现象及无明显变形。

7、（引用标准5.3.3）吸水率

     设立原因：玻璃钢化粪池是由玻璃纤维和不饱和聚酯树脂两种主要原材料组合而构成的，其间存有间隙，因此对吸水率提出要求可以有效地反映罐体的密实性，表面的致密度。

8、（引用标准6.6.8）冲击强度

     设立原因：该强度对玻璃钢化粪池很重要，关系到玻璃钢化粪池表面会不会出现裂纹、会不会出现损伤。

    试验方法：在化粪池罐体中央部位的上方（避开清掏孔），用一个质量2000g的钢球，从2m高度自由落下，在钢球冲击处，进行测定。

9、产品安全系数达6倍以上

     罐体设定的初始环刚度比《玻璃纤维增强塑料夹砂管》GB/T21238设计的初始环刚度（4000N/㎡、8000N/㎡）提高了25%的强度，既使产品使用过程中老化，强度衰减，保留的强度依然足够安全可靠。

10、（引用标准4.2.3）化粪池结构不应采用金属类材料增强

     设立原因：考虑到不同材料使用寿命不同，如金属方管、圆管等，其寿命短于玻璃钢材料，必须杜绝采用。

     检查方法：用磁铁测试方法检查成品，在生产过程中检查使用的原材料。

11、（引用标准5.3.4）耐水性设立原因：该项用于检验长期储存液体的储罐,根本上保证了玻璃钢化粪池工作可靠性和使用寿命的长期性。试验方法：耐水性（GB/T 2575）。
